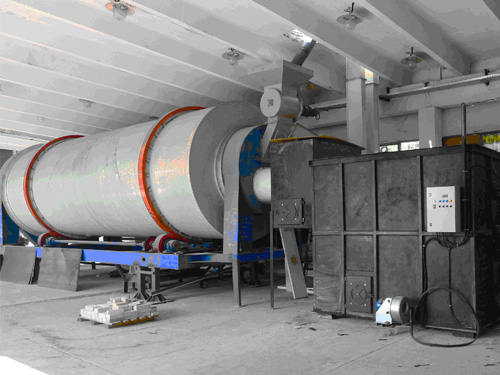

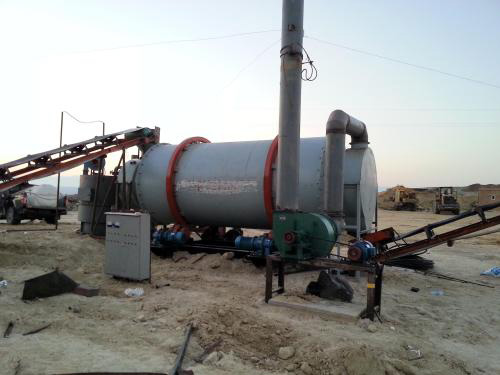

滚筒烘干机是传统干燥设备,设备运转可靠,操作弹性大、适应性强、处理能力大,应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域,直径:Φ1000-Φ4000,长度视干燥要求确定。滚筒式烘干机主要包括三种形式:单回程烘干机、双回程烘干机和三回程烘干机。其中三回程烘干机以占地面小,能耗低。
滚筒烘干机处理能力大,燃料消耗少,干燥成本低。干燥机具有耐高温的特点,能够使用高温热风对物料进行快速干燥。可扩展能力强,设计考虑了生产余量,即使产量小幅度增加,也无需更换设备。设备采用调心式拖轮结构,拖轮与滚圈的配合好,大大降低了磨损及动力消耗。设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强,筒体运行平稳,可靠性高。
适应范围:
1.化工、矿工、冶金等行业,如矿石、矿渣、煤、金属粉末、粘土、硅藻土、高岭土。
2.农业、饲料、肥料行业,如秸秆、牧草、树叶、鱼粉、玉米酱、淀粉渣、酒糟、药渣、果渣、酱油渣、甘蔗渣、草炭、有机复合肥、污泥、水产品废料、食品厂废料、屠宰厂废料、有机肥料、无机肥料、磷肥硫铵。
3.对有特殊要求的粉状、颗粒状物料干燥。如各种结晶体、轻质碳酸钙、活性白土、磁粉、石墨、无机泥浆、陶土、石灰浆、矿石泥浆、磷矿渣、铝厂赤泥。
4.要求低温干燥,且需要大批量连续干燥的物料。

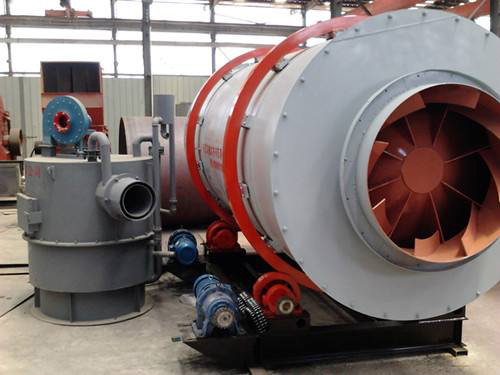

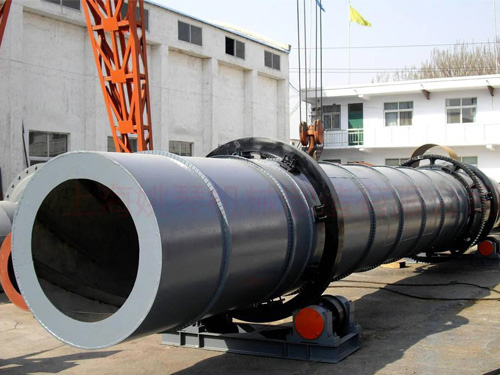

滚筒烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒,物料从较高的一端加入,高温热烟气与物料并流进入筒体,随着筒体的转动,物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板,把物料抄起又洒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。
产品规格
(m)
|
处理能力(t/h)
|
电机型号→功率
(kw)
|
减速机型号
|
入料水分(%)
|
燃料煤热值
|
出料水分
(%)
|
Φ1.2x10
|
2.5-3
|
M160M-6→7.5
|
ZQ350Ⅱ-25
|
25±5
|
≥5500
|
≤13
|
Φ1.5x14
|
7-9
|
Y180L-6→15
|
ZQ400Ⅱ-31.5
|
25±5
|
≥5500
|
≤13
|
Φ1.5x18
|
9.5-12
|
Y180L-6→15
|
ZQ400Ⅱ-31.5
|
27±5
|
≥5500
|
≤13
|
Φ1.8x14
|
12-17
|
Y200L-6→18.5
|
ZQ400Ⅱ-31.5
|
25±5
|
≥5500
|
≤13
|
Φ1.8x18
|
14-18
|
Y200L1-6→18.5
|
ZQ400Ⅱ-31.5
|
27±5
|
≥5500
|
≤13
|
Φ2.0x18
|
18-22
|
Y200L2-6→22
|
ZQ50Ⅱ-31.5
|
25±5
|
≥5500
|
≤13
|
Φ2.0x20
|
18-23
|
Y200L2-6→22
|
ZQ50Ⅱ-31.5
|
30±5
|
≥5500
|
≤13
|
Φ2.2x18
|
21-25
|
Y200L2-6→22
|
ZQ65Ⅱ-31.5
|
27±5
|
≥5500
|
≤13
|
Φ2.2x20
|
22-25
|
Y225M-6→30
|
ZQ65Ⅱ-31.5
|
30±5
|
≥5500
|
≤13
|
Φ2.4x20
|
25-29
|
Y225M-6→30
|
ZQ75Ⅱ-31.5
|
27±5
|
≥5500
|
≤13
|
Φ2.4x22
|
26-30
|
Y225M-6→30
|
ZQ75Ⅱ-31.5
|
30±5
|
≥5500
|
≤13
|
Φ2.6x20
|
28-33
|
Y250M-6→37
|
ZQ85Ⅱ-31.5
|
25±5
|
≥5500
|
≤13
|
Φ2.6x24
|
29-35
|
Y250M-6→37
|
ZQ85Ⅱ-31.5
|
30±5
|
≥5500
|
≤13
|
Φ3.0x20
|
45-50
|
Y280S-6→45
|
ZQ100Ⅱ-31.5
|
25±5
|
≥5500
|
≤13
|
