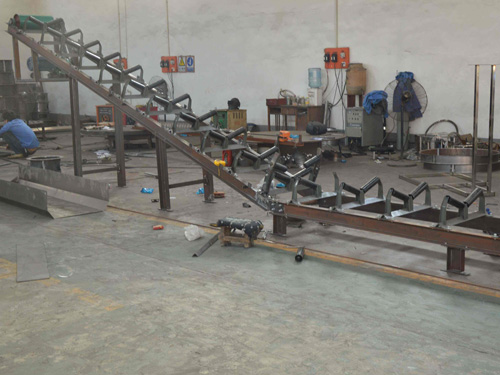

带式输送机又称胶带输送机、带式输送机是一种摩擦驱动以连续方式运输物料的机械。主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。它可以将物料在一定的输送线上,从初的供料点到终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送,也可以进行成件物品的输送。
皮带输送机具有输送能力强,输送距离远,结构简单易于维护,能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品,其运行高速、平稳,噪音低,并可以上下坡传送。
带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成[1] 。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出。
胶带宽度(mm)
|
输送长度(m)/功率(kw)
|
输送速度(m/s)
|
输送量(t/h)
|
||
400
|
≤12/1.5
|
12-20/2.2-4
|
20-25/4-7.5
|
1.3-1.6
|
40-80
|
500
|
≤12/3
|
12-20/4-5.5
|
20-30/5.5-7.5
|
1.3-1.6
|
60-150
|
650
|
≤12/4
|
12-20/5.5
|
20-30/7.5-11
|
1.3-1.6
|
130-320
|
800
|
≤6/4
|
6-15/5.5
|
15-30/7.5-15
|
1.3-1.6
|
280-540
|
1000
|
≤10/5.5
|
10-20/7.5-11
|
20-40/11-22
|
1.3-2.0
|
430-850
|
1200
|
≤10/7.5
|
10-20/11
|
20-40/15-30
|
1.3-2.0
|
655-1280
|
