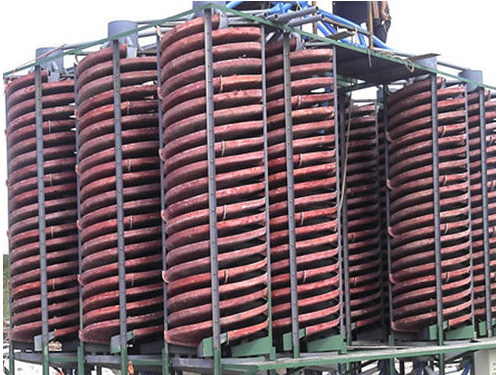

螺旋溜槽是采矿、选矿的设备，特别是海滨、河畔、砂滩、溪道的砂矿开采设备。
【适用物料】：铁矿、钛铁矿、铬铁矿、硫铁矿、、钨矿、锡矿、钽矿、铌矿、锆英石、金红石、独居石、磷乙矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体.
1、选矿过程稳定易控制，给矿浓度范围大；
2、螺旋溜槽处理物料量大，富集比高，回收率高；
3、占地面积小、耗水量少、结构简单、无需动力；
4、安装简单操作方便，投资小收益快等。
螺旋溜槽都有给矿均匀器、十字架（三脚架）、给矿槽、螺旋槽、截取槽、集聚斗、槽支柱组成。
将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。
1、给矿匀分器
2、十字架（三角架）
3、给矿槽
4、螺旋槽
5、产品截取槽
6、产品集聚斗
7、槽支柱
| 型号 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| 外径（mm） | 1200 | 900 | 600 | 400 | |
| 螺距（mm） | 900/720/540 | 675/540/405 | 450/360/270 | 240/180 | |
| 距径比（螺距/直径） | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.6/0.45 | |
| 横向倾角（度） | 9° | 9° | 9° | 9° | |
| 每台安装螺旋头数 | 4 | 4 | 3 | 2 | |
| 给矿粒度（mm） | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
| 给矿浓度（%） | 25-55 | 25-55 | 25-55 | 25-55 | |
| 生产能力（t/h） | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| 外形尺寸 | 长（mm） | 1360 | 1060 | 700 | 460 |
| 宽（mm） | 1360 | 1060 | 700 | 460 | |
| 高（mm） | 5230 | 4000 | 2600 | 1500 | |
| 重量（kg） | 600 | 400 | 150 | 50 | |
